【 ＡＬ３８８６ＦＭＣ ： オーディオビルダーの作業場 】
アリス 「ＡＬ３８８６ＦＭＣの組み立てや使い方について役に立ちそうな内容をまとめていきます。
製作マニュアルも兼ねています。随時加筆訂正します。」
・メインＩＣのLM3886のデータシートをおいておきます。
・ＡＬ３８８６ＦＭＣの他の項目については概要と詳細へのリンクで確認してください。
〔 資 料 室 〕 資料室へＧｏ!!!
・シルク印刷ミスの説明 ・パーツリスト ・適合奨励パーツ ・特殊な加工が必要な箇所
・各レギュレーターの役割と奨励セッティング ・位相補償のセッティング方法

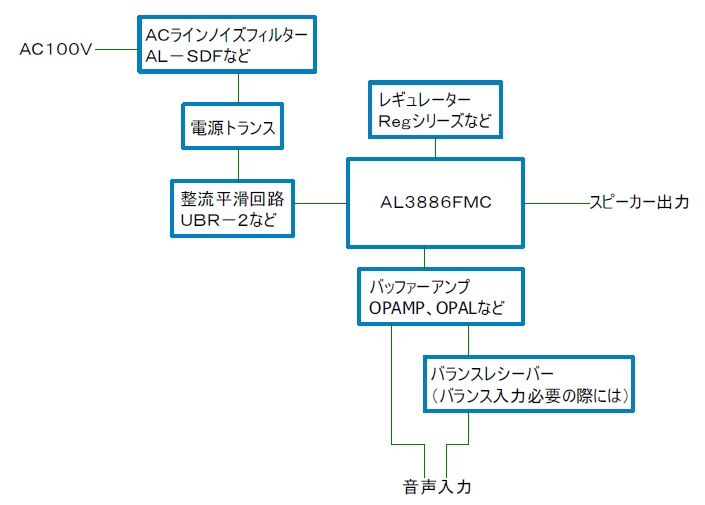

（システムビルドの例）
アリス 「組み上げの一例を示します。
ＡＣラインノイズフィルターは無くても構いません。
レギュレーターは１～５号まではアリスのＲｅｇシリーズを使う必要があります。
６～１３号レギュレーターもＲｅｇシリーズがおススメですが三端子レギュレーターでも使えます。バッファーアンプはオペアンプかＯＰＡＬをオンボード専用電源付きで使えます。
バランスレシーバーを使うことでバランス入力が可能になります。
バランスレシーバーはオンボードでもアウトボードでも使えますが、
オンボードで使う場合にはOPALベイを使うため、バッファーアンプはオペアンプＩＣに限定されます。
バランスレシーバーをアウトボードで用意した場合にはオンボードでＯＰＡＬを使うことができます。
あ、でもまだバランスレシーバーはつくっていません。（後日製作を検討中）」● ＡＣラインノイズフィルター ： ＡＬ－ＳＤＦ
● レギュレーター（Ｒｅｇシリーズ） ： LED.Reg2 LED.Reg opeReg miniReg2
● ディスクリートオペアンプ ： ＯＰＡＬ

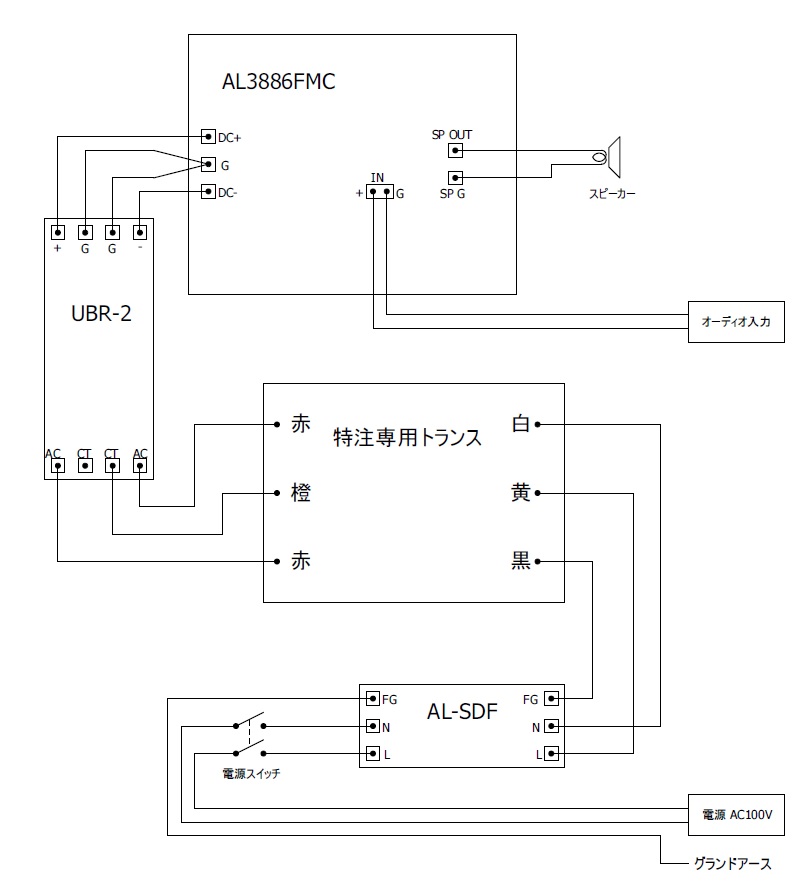

（実体配線図） ※適時改訂します
アリス 「トロイダルトランスを使うときはこちらを参考にしてください。」
（製作手順の概要）
①オペアンプのICソケットを実装
②ジャンパーポストとＯＰＡＬベイ用のソケットを実装
③小型抵抗器とダイオードを実装
④金メッキねじ止め端子と必要であれば音声入力端子を実装
⑤LEDとフィルムコンデンサー、セラミックコンデンサーを実装
⑥大型抵抗器、アイソレーションコイルを実装
⑦小型トランジスターを実装
⑧バスワイヤー実装
⑨大型トランジスターとLM3886を放熱器などの固定場所に位置決めしながら実装
⑩レギュレーターを組み立てる
⑪レギュレーターの実装と電圧調整
⑫電解コンデンサー（ケミコン）を実装
⑬ソケットにオペアンプ取り付け
⑭ジャンパースイッチ取り付け
⑮位相補償の調整
完成
（ハンダゴテについて）
アリス 「ＡＬ３８８６ＦＭＣの基板は銅箔厚が７０μｍと厚いうえにパターン幅を広くとっている箇所もあるので
電気的には抵抗値が低く利点がありますが、ハンダ付けの際には熱が逃げやすいです。熱が逃げやすいこともあり、３０～４０Ｗ程度の小出力のコテではハンダ付けに失敗しやすいのではないかと思います。
弱火で長時間加熱してなんとかハンダ付けすることも出来るかもしれませんが、
そうすると、ハンダやランドの酸化が進んだり、ハンダフラックスが蒸発＆焦げ付いたり、部品が過熱で傷んだりします。
接合部温度が足りずに “てんぷらハンダ” や “いもハンダ” になる可能性も高くなります。
ハンダ付けの失敗は専門家であっても見落としやすく原因不明のトラブルが頻発する厄介なものです。
当然、劣悪なハンダ接合は電気的にも問題があるので音も悪くなります。
（いいハンダゴテでやり直したら音が良くなったことが実際にありました。もちろんすっごく昔のハナシですよ？）できれば最高出力８０Ｗ前後の調温型ハンダゴテが欲しいところです。
セラミックヒーターを採用しているモデルがおススメです。
弱火で時間をかけてハンダ付けするよりも、高火力で短時間に一気にハンダ付けするのが望ましいです。
心構えとしては３秒以内に終わらせるつもりで臨みましょう。ハンダゴテのコテ先は標準で付属しているペンシル型（Ｂ型）や四角錐型（Ａ型）を使う人が多いと思います。
Ａ型Ｂ型はケーブルの製作などには向いていますが、実は基板作業には不向きな形状です。
プロはペンシル型の先を斜めにカットしたようなＣ型を使います。できればハンダ保持性の良いＣＭ型がおススメです。
以前、わたしも試しに使ってみたところ余りの作業性の違いに驚きました。それ以来もう手放せません。コテの設定温度を書いておきます。参考にしてください。」
●鉛共晶ハンダ
通常 … ３７０℃
ちょっと強め … ３９０℃
熱が逃げるところ … ４２０℃●無鉛ハンダ
通常 … ３９０℃（品種によっては足りない）
ちょっと強め … ４１０℃
熱が逃げるぅ … ４５０℃（できるだけ短時間）（奨励）
いい作品のためには、いいハンダゴテと適切なコテ先を用意しましょう。
（放熱器へのタッピング）
アリス 「放熱器にスペーサーやネジを取り付けるにはタッピング（ネジ穴を彫り込むこと）をする必要があります。
Ｍ３のネジ穴を切るには
センターポンチでセンタリング → φ２．５㎜のドリルで下穴あけ → Ｍ３のタップでネジ穴を切る
とやります。
やったことがない人は 『え～っ！？ ネジ穴を切るの～っ！？』 と、怖気づくかもしれませんが、
大丈夫です。そんなに難しくありません。
これができるようになれば工作の幅が広がりますよ？タップは焦らずにゆっくり慎重に切り込みます。ネジ穴の中でタップを折らないように注意しましょう。」
（必要なもの）
・センターポンチ ・φ２．５のドリル ・ドリルスタンド（ボール盤）
・Ｍ３タップ（並目、ピッチ0.5㎜） ・タップハンドル
・タッピングオイル（あるとスムーズ、台所洗剤でもなんとかやれる？）
（電源トランスの選び方）
アリス 「電源トランスは１６０ＶＡ以上の容量があれば足りるはずです。（片チャンネルにつき）
インピーダンス４Ωのスピーカーで３０Ｗ出せるはずです。４Ωで４０Ｗ出す必要があるなら２００ＶＡ以上が良いでしょう。
ＡＬ３８８６ＦＭＣに供給する整流平滑後の電圧がＤＣ３３～３９Ｖ程度になるようなものを選んでください。
ＲＳコンポーネンツのトロイダルトランス ２２５ＶＡ（１１５Ｖ：３０Ｖ） など良いかもしれません。
とてもお買い得なトランスです。」
（入力バッファーアンプの利得調整について）
アリス 「入力バッファーアンプはＲ２，Ｒ３で利得の調整ができるようになっています。
バッファーアンプですから基本的には次のようにセッティングします。Ｒ２ ： ０オーム（ジャンパー線）
Ｒ３ ： 実装なしもしユニティーゲインで不安定になるオペアンプをあえて使う場合や、
利得が必要な事情がある場合は以下の式にしたがってセッティングしてください。」利得（増幅倍率） ≒ １＋（Ｒ２／Ｒ３）
（ＣＳＦとＮＦＢのセッティングのやり方と注意点）
アリス 「AL388FMCにはNFBとCSFの動作比率を設定するためのジャンパースイッチがあります。
基板上に下記のように配置されています。ここにジャンパーピンを取り付けてセッティングを行います。
ここは一種の平均値合成回路になっていて、それぞれLevelが高くなるほど作用比率が高まります。」
NFB Level 10 9 8 7 6 5 4 3 2 1 CSF Level
0 1 2 3 4 5 6 7 8 9 アリス 「いわゆる“通常のアンプ”として使う場合にはCSFは『０』にセットします。
NFB Level 1で最少帰還量、NFB Level 10で最大帰還量になります。
帰還量を増やすほどにトランジェント特性は向上し、増幅率は減少し、動作安定が減少する傾向があります。CSFはAL3886FMCのユニークな特徴のひとつで、
スピーカーユニットのヴォイスコイルに流れるドライブ電流の直接制御を行います。
CSF Levelを上げるほどに作用が強まりますが、
スピーカーシステムによっては動作が不安定になる可能性があるので
様子を見ながらレベルを上げたほうがいいでしょう。
フルレンジは安定しやすく、ネットワークを内蔵したマルチウェイは不安定になりやすいのではと予想します。CSF Levelを１～９と設定した状態で、NFB Levelの設定ピンを取り外すことで
CSFだけにより動作することもできます。
ただし、注意点があります。
CSFはスピーカーに流れる電流によって制御を行っているので、
スピーカーとの接続が絶たれると無制御状態となり暴走します。
（ＤＣリークアラート回路が作動して緊急停止する可能性が高いですが）
NFBをOFFにしてCSFだけで運用する場合にはスピーカーを外したり
外れた状態で電源を入れないよう注意しなければなりません。また、NFBとCSFを 10と0 、 9と1 、 8と2 のように同時に上下させることで、
アンプの増幅率をある程度保ったまま作用比率を変更することができます。こういったことに気を付けつつ、愛用のシステムの魅力を引き出せるようチューニングしてみましょう。」
（ＤＣサーボのＯＮ，ＯＦＦについて）
アリス 「ＪＰ２，ＪＰ３のジャンパーピンを切り替えることでＤＣサーボのＯＮ，ＯＦＦを切り替えることができます。」
ＤＣサーボＯＮ時

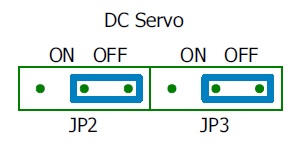

ＤＣサーボＯＦＦ時
アリス 「２か所でスイッチすることでＤＣサーボ回路を音響回路から完全に切り離すことができます。
スピーカーや前段の機器によってＯＮ，ＯＦＦどちらが良いかあると思いますので試してみましょう。」
（ＤＣリークアラート回路のセッティングについて）
アリス 「Ｒ４３の抵抗値を変えることで次のようにＤＣリークアラート回路のトリガー条件を調整することができます。
トリガーを敏感にするほど低周波に対しても非常停止しやすくなります。
数値は机上計算なのである程度の誤差はありますがセッティングの目安になります。」
非常停止に要するまでの時間
（スピーカ出力から±１０Ｖの
ＤＣリークが生じた場合）ＤＣリークアラート回路が作動する
スレッショルド周波数
（スピーカー出力からピーク電圧
±２０ＶのＡＣを出力時）
